¿Cuánto espacio se requiere para la instalación de un enfriador de desplazamiento de aire enfriado?
Como proveedor experimentado de enfriadores de desplazamiento de aire enfriado, a menudo encuentro consultas de los clientes con respecto a los requisitos de espacio para instalar estos sistemas de enfriamiento esenciales. Comprender el espacio necesario es crucial ya que afecta directamente la viabilidad de la instalación, las operaciones de mantenimiento y el rendimiento general del sistema.
Factores que afectan los requisitos de espacio
El espacio requerido para una instalación de enfriadores de desplazamiento de aire enfriado está influenciado por varios factores clave. En primer lugar, las dimensiones físicas de la unidad de enfriadores juegan un papel fundamental. Los enfriadores vienen en varios tamaños, que generalmente están determinados por su capacidad de enfriamiento. Los enfriadores de mayor capacidad están diseñados para manejar cargas de enfriamiento más significativas y, como resultado, generalmente tienen huellas más grandes. Por ejemplo, una enfriadora de desplazamiento de aire en aire pequeño a escala con una capacidad de enfriamiento relativamente baja, por ejemplo, alrededor de 10 a 20 toneladas, puede tener dimensiones de aproximadamente 2 - 3 pies de ancho, 3 - 4 pies de largo y 4 - 5 pies de altura. Por otro lado, una enfriadora de alta capacidad con una calificación de 100 toneladas o más podría medir de 6 a 8 pies de ancho, 8-10 pies de largo y 6 - 7 pies de altura.
En segundo lugar, los requisitos de ventilación son de suma importancia. Las enfriadores de desplazamiento de aire enfriado dependen del aire circundante para la disipación de calor. Es necesaria una ventilación adecuada para garantizar que el aire caliente expulsado por el enfriador pueda eliminarse de manera efectiva, y se puede dibujar aire fresco para el proceso de enfriamiento. Como regla general, se debe mantener un espacio libre de al menos 3 - 5 pies alrededor de los lados y la parte trasera de la unidad del enfriador. Esto permite una circulación de aire adecuada y evita la recirculación del aire caliente, lo que podría conducir a una eficiencia de enfriamiento reducida y un sobrecalentamiento potencial del enfriador.
Otro factor a considerar es la accesibilidad para el mantenimiento. El mantenimiento regular es esencial para mantener el enfriador de desplazamiento enfriado por aire que funciona con un máximo rendimiento. Los técnicos necesitan espacio suficiente para acceder a varios componentes del enfriador, como el compresor, las bobinas del condensador y los ventiladores. Se debe proporcionar un espacio mínimo de 2 a 3 pies frente al enfriador para permitir un fácil acceso a los paneles de control y las escotillas de mantenimiento. Además, debe estar disponible suficiente espacio por encima del enfriador para facilitar la eliminación y el reemplazo de los componentes si es necesario.
La ubicación de la instalación también afecta los requisitos de espacio. Si el enfriador se instala en interiores, es posible que se necesite espacio adicional para que los conductos agoten el aire caliente afuera. El tamaño de los conductos depende de la velocidad del flujo de aire y la longitud de la ejecución del conducto. En una instalación al aire libre, el espacio alrededor del enfriador debe estar libre de obstrucciones, como paredes, cercas u otros equipos, que puedan impedir la circulación del aire.
Requisitos de espacio para diferentes aplicaciones
Para diferentes aplicaciones, los requisitos de espacio para enfriadores de desplazamiento de aire enfriado pueden variar. Por ejemplo, en un centro de datos, donde la temperatura precisa y el control de humedad son críticos, el enfriador debe instalarse en una sala mecánica dedicada. La habitación debe ser lo suficientemente grande como para acomodar la unidad de enfriadores, así como cualquier tubería asociada, paneles eléctricos y sistemas de control. Además de los requisitos de autorización mencionados anteriormente, se puede necesitar espacio adicional para tener en cuenta la expansión futura o la adición de enfriadores de respaldo.

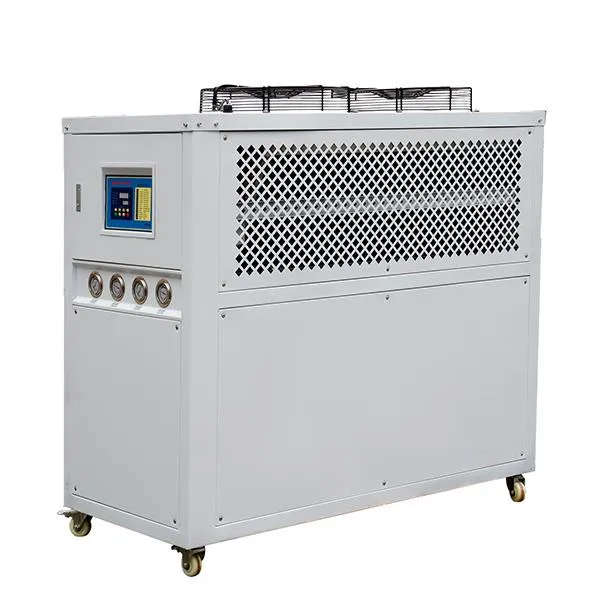

En la industria manufacturera, como elEnfriador para recubrimiento de vacíoo elDesplácese del enfriador de agua para la industria de la electroplatación, el enfriador a menudo se instala cerca del equipo de producción. El espacio alrededor del enfriador debe ser suficiente para garantizar que cualquier posible fugas o derrames se pueda contener y limpiar fácilmente. Además, la instalación debe cumplir con las regulaciones de seguridad y medio ambiente locales.
En edificios comerciales, como oficinas y hoteles, el enfriador de desplazamiento de aire enfriado generalmente se instala en el techo o en un ático mecánico. La estructura del techo debe poder soportar el peso del enfriador, y debe haber suficiente espacio para la instalación y mantenimiento de la unidad. Los requisitos de ventilación son particularmente importantes en estos lugares, ya que el enfriador puede instalarse muy cerca de las áreas ocupadas.
Calculando el espacio total
Para calcular el espacio total requerido para una instalación de enfriadores de desplazamiento de aire enfriado, comience determinando las dimensiones físicas de la unidad del enfriador a partir de las especificaciones del fabricante. Luego, agregue las autorizaciones requeridas para la ventilación y el mantenimiento. Si se necesitan conductos, incluya el espacio ocupado por los conductos. Para instalaciones en interiores, también considere el espacio para cualquier equipo asociado y expansión futura.
Tomemos un ejemplo. Supongamos que tenemos un enfriador de desplazamiento enfriado con aire con dimensiones de 5 pies de ancho, 6 pies de largo y 5 pies de altura. El espacio libre recomendado alrededor de los lados y la parte trasera es de 4 pies, y en la parte delantera hay 3 pies. El espacio total del piso requerido para el enfriador sería (5 + 4 + 4) pies de ancho y (6+ 3) pies de largo, lo que equivale a 13 pies por 9 pies. Si el enfriador se instala en interiores y requiere conductos, necesitamos agregar el espacio para los conductos en función de su tamaño y diseño.
Conclusión
En conclusión, el espacio requerido para la instalación de un enfriador de desplazamiento de aire enfriado depende de múltiples factores, incluidas las dimensiones físicas de la unidad, los requisitos de ventilación, la accesibilidad de mantenimiento y la aplicación. ComoEnfriador de compresor de desplazamiento de aire enfriadoProveedor, entendemos la importancia de proporcionar información precisa sobre los requisitos de espacio a nuestros clientes. Al considerar cuidadosamente todos estos factores, podemos asegurarnos de que el enfriador esté instalado en una ubicación adecuada, que no solo optimizará su rendimiento sino que también facilitará el mantenimiento fácil y la operación a largo plazo.
Si está considerando la instalación de un enfriador de desplazamiento refrigerado por aire para su aplicación específica, le recomendamos que se comunique con nosotros para obtener una guía detallada. Nuestro equipo de expertos puede ayudarlo a determinar los requisitos de espacio exactos y proporcionarle la solución de enfriadores más adecuada para sus necesidades. Ya sea para un proyecto pequeño a escala o una aplicación industrial a gran escala, tenemos la experiencia y la experiencia para ayudarlo durante todo el proceso.
Referencias
Manual ASHRAE - Sistemas y equipos HVAC. Sociedad Americana de Ingenieros de Calefacción, Refrigerante y Aire: acondicionamiento.
Manuales de instalación y operación del fabricante para enfriadores de desplazamiento de aire enfriado.
